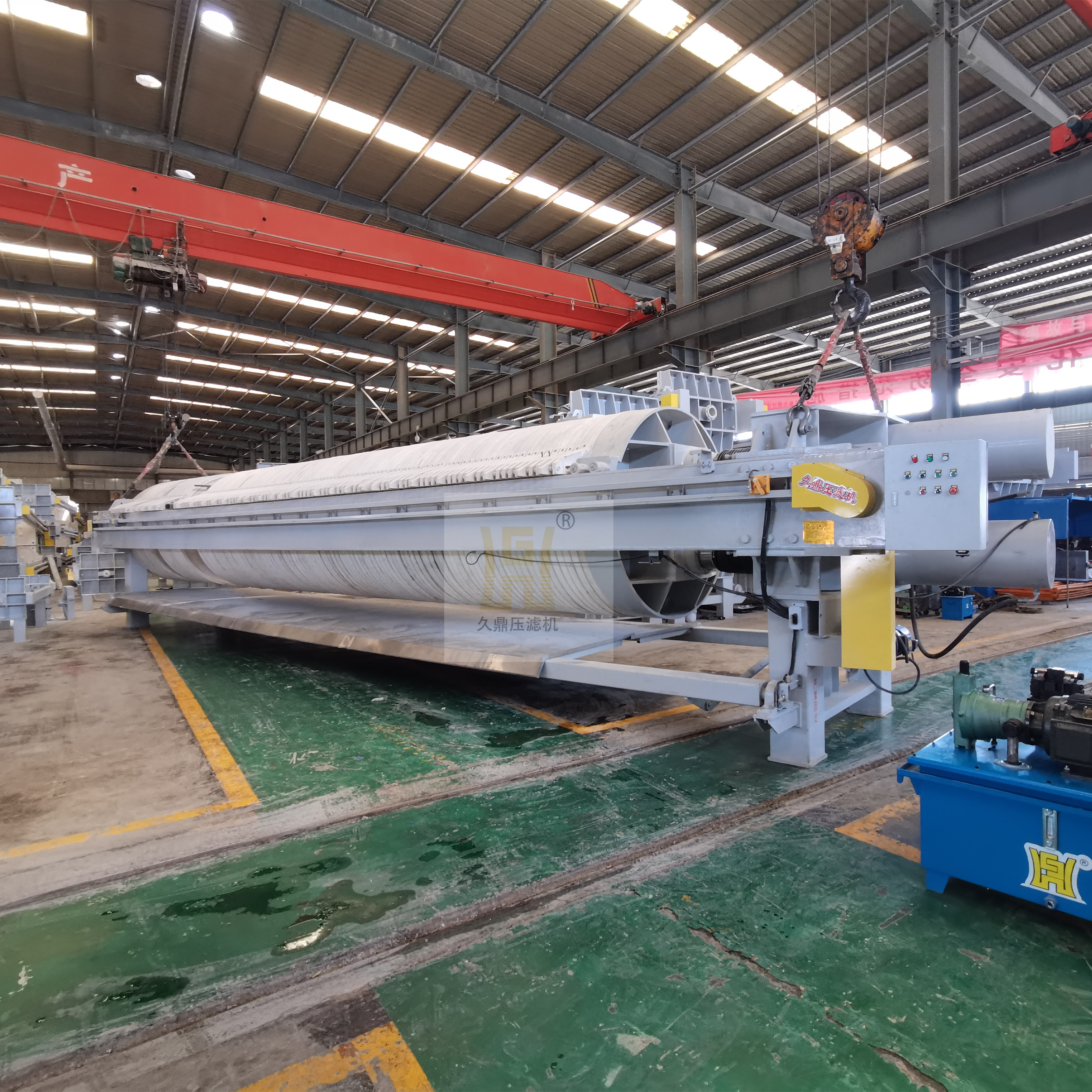

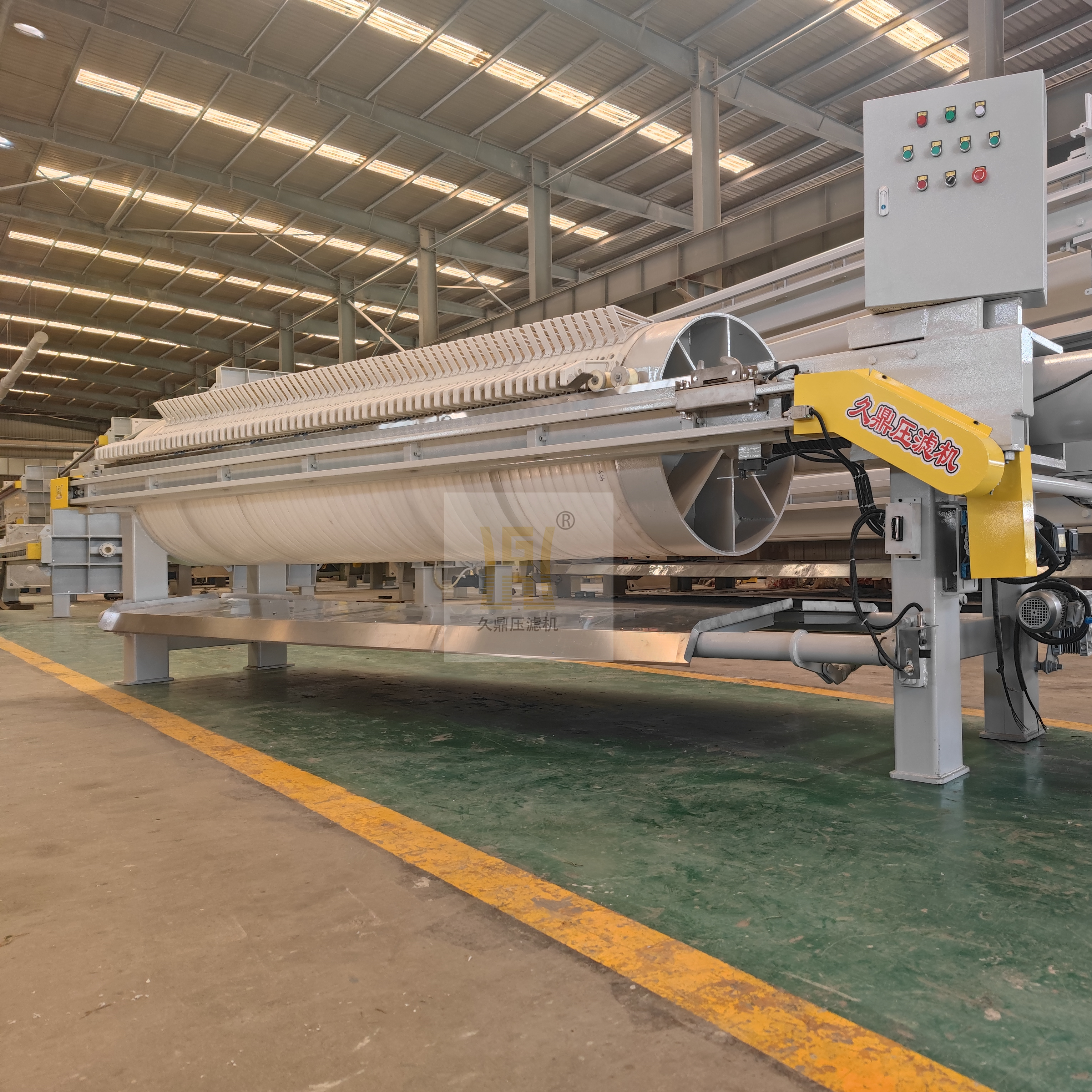

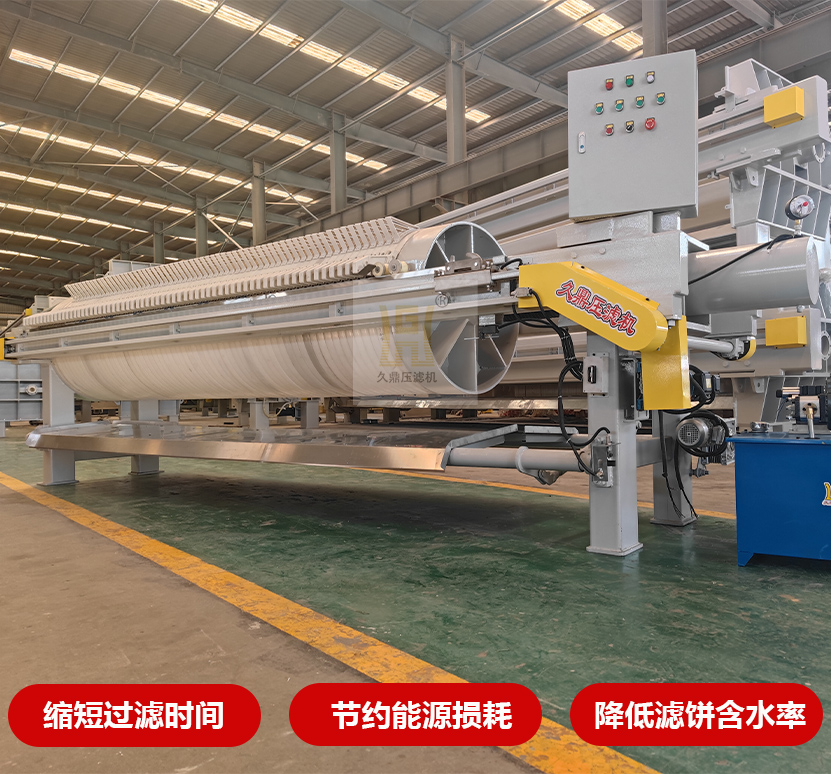

圆形耐高压压滤机

用于石材废水、陶瓷、高岭土、建材等行业的固液分离，过滤压力大，滤饼含水率低，采用圆形滤板设计，具有运行稳定、进料压力大、滤饼含水率低，采用高强度高韧性聚丙烯材质，抗压强度大。

0374-8258006，8258008

来电获取厂家2024最新报价方案

商品详情

产品介绍：

圆形滤板压滤机采用圆形的滤板，对污水进行固液分离，满足客户的环保需求，并节省运输成本。主要用于石材废水、陶瓷、高岭土、建材等行业的固液分离，过滤压力大，滤饼含水率低。

报价电话：15803743337

产品结构及特点：

圆形滤板压滤机主要用于各种悬液的固液分离，是一种间歇性的加压过滤设备。在压滤机的作用下，固体物料形成滤饼，方便运输和处理，而液体则可以被循环利用。从而实现环保和成本的节约。

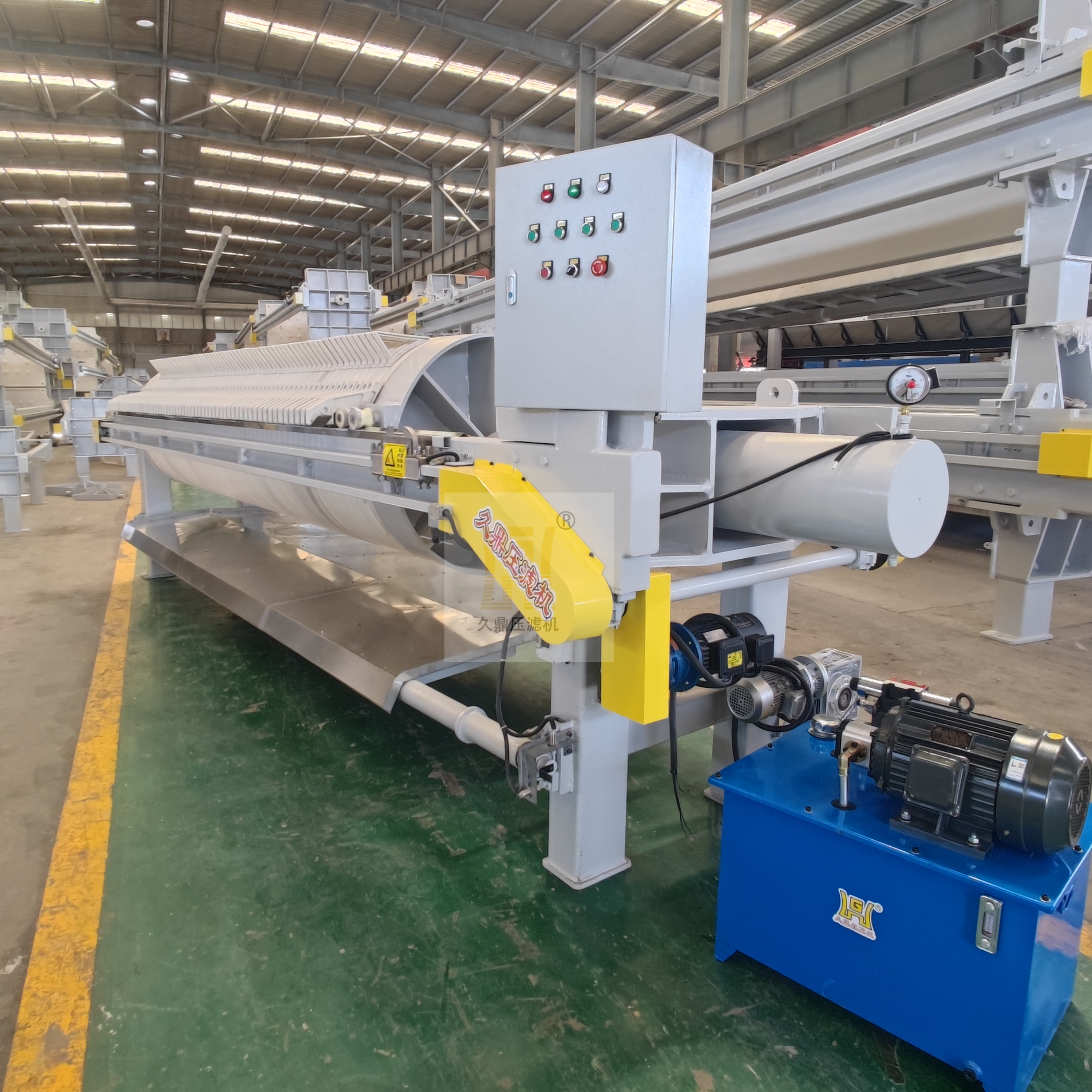

圆形滤板压滤机由机架、滤板、压紧系统和电气控制系统组成。其中，机架部分起到支撑压紧装置和滤板的作用，其组成部分包含机座、压紧板、止推板和主梁。滤板安装在压紧板和止推板之间的主梁上，其间夹着滤布。

工作原理：

圆形滤板压滤机主要是利用滤布两边的压力差，来实现固液分离的。工作时，压紧装置（油缸活塞杆或丝杠）会推动压紧板，将位于压紧板和止推板之间的滤板和滤布压紧，从而形成封闭的滤室。之后，物料会通过料泵和止推板上的进料孔进入各个滤室。随着物料的不断进入，固体颗粒被截留在滤室内，形成滤饼。而液体则在压力作用下，透过滤饼和滤布经由出液孔排到机体外。

应用领域：

圆形滤板压滤机应用较为广泛，例如：化工、冶金、石油、陶瓷、食品、制药、建材、洗煤、矿山、纺织、印染、造纸、酒精、无机盐、染料及污水处理等领域。具体的实例包括商砼污泥处理、市政污泥处理、洗沙污泥处理等等。

技术参数：

800型圆形滤板技术参数：

规格型号	过滤面积㎡	滤板尺寸 mm	滤饼厚度 mm	滤板数量 pcs	滤室容积 L	过滤压力 Mpa	压紧较大位移 mm	油缸额定压力 Mpa	整机质量 kg	外形尺寸长×宽×高 mm	地基尺寸 mm
规格型号	过滤面积㎡	滤板尺寸 mm	滤饼厚度 mm	滤板数量 pcs	滤室容积 L	过滤压力 Mpa	压紧较大位移 mm	油缸额定压力 Mpa	整机质量 kg	外形尺寸长×宽×高 mm	L	B	C
X(AM)20/Φ800-30	30	Φ800	30	20	247	1.0-2.0	500	22	3346	3000×1100×1060	2310	500	1000
X(AM)30/Φ800-30	30			30	381				3590	3650×1100×1060	2960
X(AM)40/Φ800-30	40			40	495				4554	4200×1100×1060	3510
X(AM)50/Φ800-30	50			50	618		600		5150	4920×1100×1060	4210
X(AM)60/Φ800-30	60			60	753				>5510	5540×1100×1060	4860
X(AM)70/Φ800-30	70			70	876				5760	6160×1100×1060	5460
X(AM)80/Φ800-30	80			80	1000				6860	6750×1100×1060	6060

规格型号	过滤面积㎡	滤板尺寸 mm	滤饼厚度 mm	滤室容积 L	滤板数量 pcs	过滤压力 MPa	电机功率 Kw	整机质量 kg	外形尺寸长×宽×高 mm	地基尺寸 mm
规格型号	过滤面积㎡	滤板尺寸 mm	滤饼厚度 mm	滤室容积 L	滤板数量 pcs	过滤压力 MPa	电机功率 Kw	整机质量 kg	外形尺寸长×宽×高 mm	L	B	D	H
X(AM)50/Φ1000-30	50	Φ1000	30	744	38	1.0-2.0	5.5	3714	492015501300	3820	600	1100	870
X(AM)60/Φ1000-30	60			897	46			4044	540015501300	4300
X(AM)70/Φ1000-30	70			1049	54			4374	588015501300	4780
X(AM)80/Φ1000-30	80			1202	62			4703	636015501300	5260
X(AM)90/Φ1000-30	90			1354	70			5033	684015501300	5740
X(AM)100/Φ1000-30	100			1507	78			5362	732015501300	6220
X(AM)110/Φ1000-30	110			1660	86			5692	780015501300	6700
X(AM)120/Φ1000-30	120			1793	93			5980	822015501300	7120

规格型号	过滤面积㎡	滤板尺寸 mm	滤饼厚度 mm	滤室容积 L	滤板数量 pcs	过滤压力 MPa	电机功率 Kw	整机质量 kg	外形尺寸长×宽×高 mm	地基尺寸 mm
规格型号	过滤面积㎡	滤板尺寸 mm	滤饼厚度 mm	滤室容积 L	滤板数量 pcs	过滤压力 MPa	电机功率 Kw	整机质量 kg	外形尺寸长×宽×高 mm	L	B	D	H
XAM80/Φ1200-30	80	Φ1200	30	1203	42	1.0-2.0	7.5	5413	568518001550	4585	910	1400	950
XAM100/Φ1200-30	100			1511	53			6040	640018001550	5300
XAM120/Φ1200-30	120			1791	63			6610	705018001550	5950
XAM140/Φ1200-30	140			2098	74			7237	776518001550	6665
XAM160/Φ1200-30	160			2406	85			7864	848018001550	7380
XAM180/Φ1200-30	180			2713	96			8491	919518001550	8095
XAM200/Φ1200-30	200			2994	106			9061	984518001550	8745
XAM220/Φ1200-30	220			3302	117			9688	1056018001550	9460

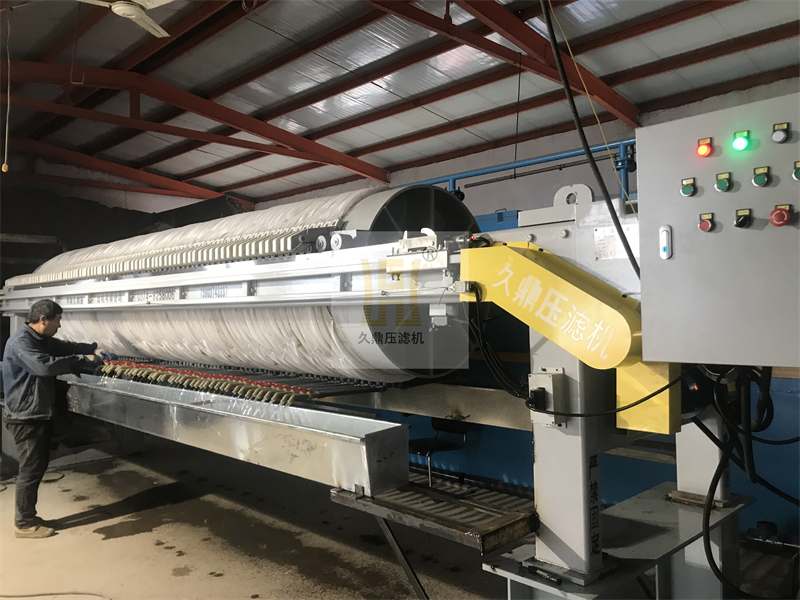

项目案例：


致力于让滤速更快，滤饼更干，滤液更清
